自然环境中许多因素都会对沥青路面性能产生 影响，导致其 逐 渐 老 化 衰 退，进而影响路面服役质 量。再生混 合 料 中 加 入 的 原 沥 青 路 面 旧 料（ＲＡＰ） 会对其耐久性能产生影响。为确保沥青路面的耐久 性，需全面评价再生混合料性能，如不能达到要求， 则采取有 效 方 案 提 高 其 耐 久 性。该文对此进行研 究，以期为实际工程应用提供理论支撑。

１ 耐久性能试验方案

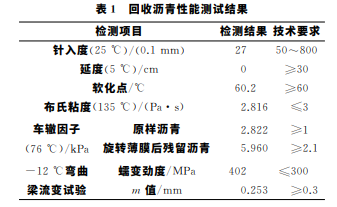

ＲＡＰ是再生混合料中的主要成分，容易受环境 因素影响而出现老化现象，其掺量对于混合料的耐 久性能至关重要。根据相关研究结果，３０％～５０％ ＲＡＰ掺量较为适 宜，就 地 热 再 生 混 合 料 中 ＲＡＰ 掺 量较高，可超 过８０％。因此，对就地热再生混合料 的耐久性能应倍加关注。

１．１ 试验方案

（１）通过间接拉伸疲劳试验评价在重复荷载作 用下沥青混合料抵抗疲劳开裂的能力。
（２）沥青混合料抵抗不利自然环境影响后性能 退化，采用多重冻融循环和二次老化后的劈裂试验、 动态蠕变试验和半圆弯曲试验进行评价。
（３）室内试验所用混 合 料 中 ＲＡＰ 与新 料 的 比 例为８５∶１５。
再生混合料采用以下配置方案：
１）只 添加再生剂，这是常规方法，根据 ＲＡＰ沥青质量进 行添加，再生剂占比为２％；

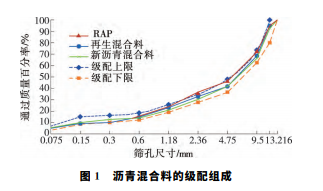

２）同时添加 ＳＢＲ 胶乳 和 Ｅｖｏｔｈｅｒｍ 温拌剂，再生剂用量为 ＲＡＰ沥青质量 的１％，ＳＢＲ 胶乳 用 量 为 ＲＡＰ 沥青 质 量 的４％，温 拌剂用量为再生混合料沥青质量的５％；３）设立对 照组，为相同级配的新沥青混合料，与再生料进行对 比。沥青混合料的级配组成见图１。

采用旋转压实仪成型试件，间接拉伸疲劳试验、 劈 裂 试 验、动态蠕变试验和半圆弯曲试验都在 ＵＴＭ－２５试验机上完成。

２ 水温循环作用下再生混合料的耐久性能

（１）采用室内多次冻融循环模拟环境，冻 融 循 环的养生条 件 如 下：将 试 件 真 空 饱 水 后，先 在－１８ ℃冰箱中养生２４ｈ，再放 入６０ ℃恒温 水 槽 中 养 生 ２４ｈ。
（２）制订３种水温循环养生方案，分 别 对 应 不 同试件组，其中第一组试件不经过冻融循环养生，第 二组试件冻融循环１次，第三组试件冻融循环３次。
（３）分别采取动态蠕变试验、半圆弯曲试验、劈 裂试验评价沥青混合料的高温抗变形、低温抗开裂 和抗水损害性能。动态蠕 变 试 验 温 度 为 ６０ ℃，轴 向 压 力 为 ０．７ ＭＰａ。试件为 圆 柱 体，高 度 与 直 径 各 １００ ｍｍ。试 验终止条件为荷载作用达到１００００次、轴向累积微 应变达到５００００με或蠕变曲线进入第三阶段。
１）未冻融试件中，流变次数最大 的为再生混 合 料（ＳＢＲ ），最小 的 为 再 生 混 合 料（再 生剂），新沥青混合料位于二者之间，说明将ＳＢＲ 胶 乳加入再生混合料可提高其抗车辙性能。
２）混合料经冻融循环后流变次数下降，说明经水温循环作用 后其抗车辙性能下降。
３）与未冻融情况相比，再生 混合料经过１、３次冻融循环后其流变次数下降，且 下降幅度较大，新料在１次冻融后流变次数下降幅 度相对较小。

３ 长期老化作用下再生混合料的耐久性能

（１）再生混合料室内长期老化模拟试验采用８５ ℃长期烘箱老化法。
（２）再生混 合 料 试 件 和 新 料 试 件 都 分 为２组， 分别在８５ ℃强制生化培养箱（上海九州网址BSP-800生化培养箱）中内养生５、１０ｄ。

（３）将长期老化模拟后的试件进行动态蠕变试 验、半圆弯曲试验和冻融劈裂试验，并将试验结果与 未模拟老化试件的试验结果进行比较，分析再生混 合料二次老化后性能变化规律。





免责声明：文章仅供学习和交流，如涉及作品版权问题需要我方删除，请联系九州网址，九州网址会在第一时间进行处理。
