温度波动度计算

真空干燥箱内温场稳定后，计算中心点在30 min 内的最高温度与最低温度的差值，取差值 的一半为温度波动度，并冠以 “± ”号。 Δtf = ± ( tomax － tomin ) /2 ( 1) 式中: Δtf 为温度波动度，℃ ; tomax为中心点测得的 最高温度，℃ ; tomin为中心点测得的最低温度，℃。

 温度均匀度计算

 真空干燥箱内温场稳定后，取各测量点 30 min 内的实测温度数据，计算 n 次测量中各测量点的 最大值与最小值的差值，取差值的算术平均值为 真空干燥箱的温度均匀度。 Δtu = ∑n i = 1 ( timax － timin ) /n ( 2) 式中: Δtu 为温度均匀度，℃ ; timax为各校准点在第 i 次测得的最高温度，℃ ; timin为各校准点在第 i 次 测得的最低温度，℃。

 温度示值误差计算

 真空干燥箱内温场稳定后，取设备显示值与 中心点 n 次测量的平均值之差为真空干燥箱的温 度示值误差。 Δtd = td － to ( 3) 式中: Δtd 为温度示值误差，℃ ; to 为中心点 n 次 测量的平均值，℃ ; td 为设备显示平均值，℃。 图 2 常压下真空干燥箱内温度变化曲线 常压下真空干燥箱内不同位置温度随时间的 变化如图 2 所示。

在加热初始阶段，真空干燥箱 内温度快速升高，约 25 min 后，真空干燥箱内 T1、 T2、T5 点温度达到设定温度，并出现过冲现象， 不同位置过冲温度不同，最高过冲温度达到 58. 03 ℃，加热约 120 min 后，各点温度趋于稳定。 1 kPa 下真空干燥箱内不同位置温度随时间 的变化如图 3 所示。抽一定真空后，真空干燥箱 内升温曲线和常压类似，在加热初始阶段，真空 干燥箱内温度快速升高，约 20 min 后，真空干燥 箱内 T1、T2、T5 点温度达到设定温度，并出现过 冲现象，最高过冲温度达到 72. 87 ℃ ，高于常压 下的过冲温度，加热约 150 min 后，各点温度趋 于稳 定，温场从升温到稳定的时间 较常压下 要长。

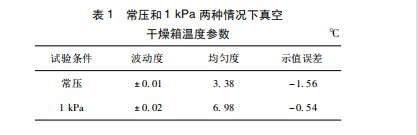

为了对真空干燥箱内温度分布进行定量分析， 当真空干燥箱内温场稳定后，取随后 30 min 内的 测温数据计算温度波动度、均匀度和示值误差， 计算结果如表 1 所示。常压和 1 kPa 两种条件下， 真空干燥箱波动度均很小，常压条件下，真空干 燥箱内温场均匀度为 3. 38 ℃，1 kPa 条件下，温 场均匀度为 6. 98 ℃，相比于常压条件，均匀性变 差，这是因为常压条件下，真空干燥箱内的传热 方式包括辐射和对流，而 1 kPa 条件下，传热以辐 射传热为主。
